Домкраты и гидроцилиндры
В настоящем разделе компания «СКИФ ИНВЕСТ» предлагает ручные домкраты — надежные грузоподъемные устройства, часто применяемые в строительных, монтажных и ремонтных работах. Ручные домкраты отличаются относительной компактностью конструкции, простотой в обслуживании, надежностью в эксплуатации. При работе с домкратами требуются незначительные физические усилия оператора.
При расчете и выборе домкратов мы рекомендуем рассматривать средний диапазон рабочих характеристик как наиболее оптимальный и эффективный режим эксплуатации этих устройств. Такой подход обеспечит в реальных условиях максимальный комфорт при проведении грузоподъемных работ, а также обеспечит достаточно долгий срок службы механизма. Частое использование домкратов при пиковых и критических нагрузках в верхних пределах их паспортных характеристик приводит к повышенному износу приводных/подвижных частей, что в конечном итоге влечет за собой преждевременный выход из строя всего механизма.
Наш ассортимент ручных домкратов представлен реечными домкратами, а также гидравлическими домкратами бутылочного и телескопического типа в диапазоне рабочих грузоподъемностей: 3,0 – 100,0 тонн.

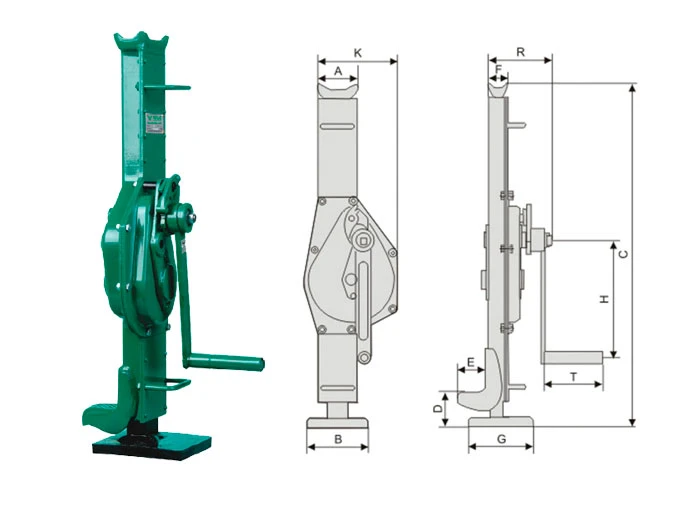

1. Домкрат реечный типа SJ
Реечный домкрат является одной из разновидностей ручных грузоподъемных домкратов. Домкраты данного типа отличаются простотой в обслуживании и надежностью в эксплуатации. Домкраты SJ оснащены наружным подпружиненным стопорным механизмом, позволяющим визуально контролировать корректность его срабатывания в процессе работ. К достоинствам данного типа домкратов стоит отнести возможность более тонкой регулировки и позиционирования груза на заданной высоте, а также возможности его плавного, ступенчатого опускания. К условным недостаткам отнесем относительно большой собственный вес в сравнении с другими типами домкратов.
Реечные домкраты SJ предлагаются в диапазоне грузоподъемностей 3,0 – 10,0 тн. с высотой подъема до 350 мм. Коэффициент запаса прочности: 4:1. Доступны к заказу от 1 шт.
Соответствует: ДСТУ EN 1494:2014.
Соответствует: ДСТУ EN 1494:2014.
Номинальная грузоподъемность, тн | 3,0 | 5,0 | 10,0 | 16,0 | 20,0 | |
---|---|---|---|---|---|---|
Рабочая грузоподъемность на нижней лапе, тн | 2,1 | 3,5 | 7,0 | 12,0 | 14,0 | |
Диапазон подъема верхней опорой, мм | С min | 725 | 725 | 795 | 795 | 855 |
C max | 1070 | 1040 | 1115 | 1110 | 1195 | |
Диапазон подъема нижней лапкой, мм | D min | 75 | 70 | 75 | 80 | 100 |
D max | 420 | 385 | 395 | 390 | 435 | |
Размеры, мм | A x F | 90x45 | 105x55 | 130x65 | 150x90 | 130x80 |
B x G | 130x140 | 148x168 | 148x168 | 150x180 | 150x180 | |
E | 65 | 65 | 85 | 80 | 85 | |
H | 270 | 270 | 315 | 330 | 390 | |
K | 170 | 190 | 235 | 290 | 290 | |
R | 140 | 160 | 185 | 190 | 250 | |
T | 130 | 133 | 250 | 250 | 250 | |
Масса домкрата, кг | 20,5 | 29,0 | 48,5 | 60,0 | 74,0 |
Обратите внимание на то, что при подъеме грузов нижней лапкой, грузоподъемность домкрата составляет 70% от номинальной грузоподъемности домкрата. Это является следствием действующих угловых нагрузок и влиянием изгибающего момента в процессе работы с домкратом.

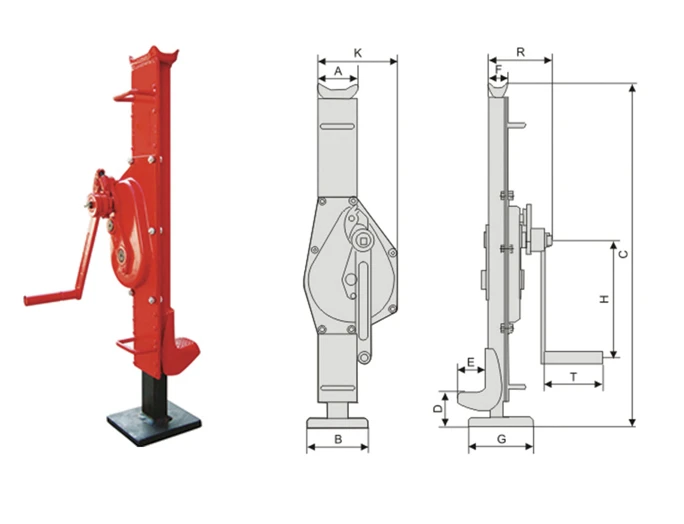

2. Домкрат реечный ABLE типа SJ
Реечный домкрат SJ ABLE оснащен двойным предохранителем системы торможения, который обеспечивает быстрое срабатывание тормозов, надежность и безопасность устройства во время эксплуатации. Высокоточное изготовление шестеренной передачи гарантирует плавную работу и отсутствие рывков во время спуска/подъема. Применение высокопрочных материалов позволяет существенно повысить срок службы домкрата.
Реечные домкраты SJ предлагаются в диапазоне грузоподъемностей 3,0 – 10,0 тн. с высотой подъема до 350 мм. Коэффициент запаса прочности: 4:1. Доступны к заказу от 1 шт.
Соответствует: ДСТУ EN 1494:2014, DIN7355.
Соответствует: ДСТУ EN 1494:2014, DIN7355.
Номинальная грузоподъемность, тн | 3,0 | 5,0 | 10,0 | |
---|---|---|---|---|
Рабочая грузоподъемность на нижней лапе, тн | 2,1 | 3,5 | 7,0 | |
Диапазон подъема верхней опорой, мм | С min | 725 | 725 | 795 |
C max | 1070 | 1040 | 1115 | |
Диапазон подъема нижней лапкой, мм | D min | 75 | 70 | 75 |
D max | 420 | 385 | 395 | |
Размеры, мм | A x F | 90x45 | 105x55 | 130x65 |
B x G | 130x140 | 148x168 | 148x168 | |
E | 65 | 65 | 85 | |
H | 270 | 270 | 315 | |
K | 170 | 190 | 235 | |
R | 140 | 160 | 185 | |
T | 130 | 133 | 250 | |
Масса домкрата, кг | 20,5 | 29,0 | 48,5 |
3. Гидравлический домкрат Haklift бутылочного типа
Гидравлический домкрат бутылочного типа является одной из разновидностей ручных грузоподъемных домкратов. Домкраты данного типа отличаются простотой конструкции и надежностью в эксплуатации. К достоинствам данного типа домкратов стоит отнести широкую линейку грузоподъемностей, включая экстремальные г/п = 20, 30, 50 тонн и более. Также бутылочные домкраты отличает плавность хода подъема и опускания, они являются более устойчивыми, компактными и имеют относительно малый собственный вес в сравнении с другими типами домкратов. Эксплуатация, перевозка и хранение бутылочных домкратов должны осуществляться строго в вертикальном положении, что является недостатком всех гидравлических домкратов.
Бутылочные гидравлические домкраты торговой марки Haklift (Финляндия) предлагаются в диапазоне грузоподъемностей 5,0 – 50,0 тн. с высотой подъема до 230 мм.
Коэффициент запаса прочности: 4:1.
Доступны к заказу от 1 шт.
Соответствует: ДСТУ EN 1494:2014.
Коэффициент запаса прочности: 4:1.
Доступны к заказу от 1 шт.
Соответствует: ДСТУ EN 1494:2014.
Рабочая нагрузка, тн | 5,0 | 10,0 | 15,0 | 20,0 | 10,0 | 32,0 | 50,0 |
---|---|---|---|---|---|---|---|
Минимальная высота, мм (Н min) | 216 | 230 | 230 | 242 | 124 | 285 | 300 |
Высота подъема, мм (А) | 127 | 150 | 150 | 150 | 96 | 180 | 180 |
Регулируемая высота, мм (В) | 70 | 80 | 80 | 60 | - | - | - |
Масса, кг | 4,8 | 6,6 | 8,4 | 10,8 | 7,7 | 22,3 | 32,2 |

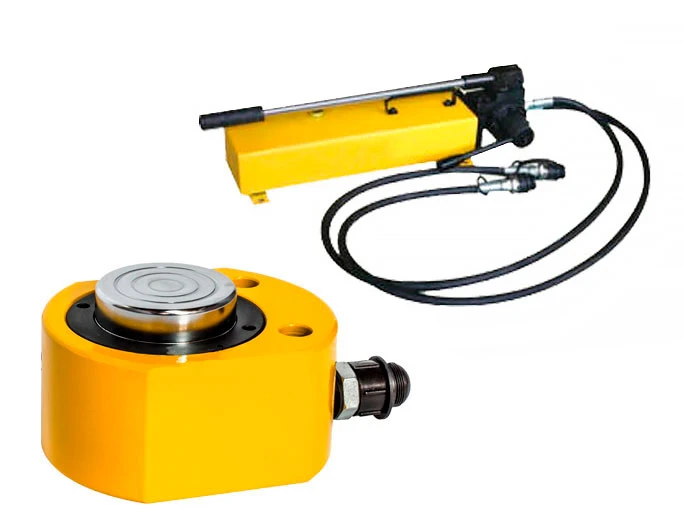

4. Гидравлический домкрат с маслостанцией в комлекте
Гидродомкрат применяется при выполнении строительных, ремонтных, монтажно-демонтажных работ для поднятия всевозможных грузов на небольшую высоту, ограниченную ходом штока гидроцилиндра. Приводом для гидравлического домкрата служит компактный и удобный в работе ручной насос- маслостанция, обеспечивающий быстрое поднятие штока домкрата.
В отличие от гидравлических домкратов бутылочного типа, которые работают только в вертикальном положении, телескопические домкраты можно эксплуатировать горизонтально. Поверхность домкрата покрыта эмалью для защиты от коррозии.
Компания «СКИФ ИНВЕСТ» предлагает к реализации телескопические гидравлические домкраты типа HHYG-B с ходом штока 11-16 мм в интервале грузоподъемностей 20 – 100 тн.
Каждый гидроцилиндр укомплектован насосом-маслостанцией серии HHB.
Доступны к заказу от 1 комплекта.
Соответствует: ДСТУ EN 1494:2014.
Каждый гидроцилиндр укомплектован насосом-маслостанцией серии HHB.
Доступны к заказу от 1 комплекта.
Соответствует: ДСТУ EN 1494:2014.
Грузоподъемность, (тн) | 20 | 30 | 50 | 100 |
---|---|---|---|---|
Высота домкрата закрытого, (мм) | 58 | 64 | 74 | 87 |
Ход штока, (мм) | 11 | 13 | 16 | 69 |
Масса домкрата, (кг) | 8,66 | 10,81 | 14,01 | 28,48 |
Маслостанция, (маркировка) | HHB-700C | HHB-700C | HHB-700C | HHB-700 |
Вместимость масла, (см3) | 41 | 67 | 113 | 418 |
Для более подробного ознакомления с техническими характеристиками домкратов, принципом работы, инструкциями по безопасности и эксплуатации, гарантийными обязательствами компания «СКИФ ИНВЕСТ» предоставит по требованию ПАСПОРТ ИЗДЕЛИЯ в формате PDF.
